Double Block vs Double Isolation systemen
Cruciaal voor veilig werken in de industrie
08-04-2024, DBB en DIB in kaart
Over veiligheid valt niet te twisten. Onderhoud en reparaties aan kritische installaties moeten daarom voldoen aan de strengste normen. En daarin spelen zowel Double Block and Bleed als Double Isolation and Bleed een cruciale rol. Niet alleen zorgen deze afsluiters voor veiligheid, ze dragen ook bij aan een schoner milieu en een duurzaam alternatief om leidingen veilig te stellen.
Wat is Double Block and Bleed (DBB)?
Double Block and Bleed is een type veiligheidssysteem in installaties, dat bedoeld is voor het scheiden van twee media die niet met elkaar in contact mogen komen. De bleed kraan geeft de proces operator een indicatie of de block elementen goed werken. Een Double Block and Bleed is een belangrijke veiligheidsupgrade van de leidinginstallatie. Niet alleen voor technisch personeel dat onderhoud pleegt of aanpassingen doet in de systemen, ook voor het uiteindelijke product in het proces, omdat dit het risico op ongewild mengen van media tegengaat.
Wat is Double Isolation and Bleed (DIB)?
Double Isolation and Bleed is bedoeld om veilig achter een klep te kunnen werken, bijvoorbeeld om een leiding in te blokken bij de revisie van een pomp. De Double Isolation and Bleed zorgt ervoor dat een drukloze ruimte ontstaat vóór een tweede blokelement en zodoende veilig werken mogelijk is. In installaties zonder zo’n oplossing is het werken aan leidingen zeer riskant, vooral bij gebruik van zuurstof verdrijvende media of gevaarlijke stoffen. Double Isolation and Bleed kent twee verschillende configuraties, namelijk DIB-1 en DIB-2.
Wat zijn de voordelen van Double Block and Bleed en Double Isolation and Bleed systemen?
De grote voordelen van DBB en DIB systemen blijven vaak onderbelicht, ondanks hun groeiende populariteit. Veel industriële organisaties hebben moeite met het onderscheiden van de systemen, waardoor een groot aantal professionals die niet dagelijks met veiligheidsaspecten bezig zijn, Double Block and Bleed verwart met Double Isolation and Bleed.
Gelukkig groeit het aantal bedrijven in Nederland dat veiligheid als een speerpunt beschouwt. De gedachte is simpel: als er betaalbare oplossingen beschikbaar zijn om de veiligheid in het proces te vergroten, moeten ze worden toegepast. Nederland bevindt zich wereldwijd voorop in deze ontwikkeling. Dit is met name relevant gezien veel industriële installaties in ons land in de jaren zestig zijn gebouwd, toen veilig werken niet de hoogste prioriteit had. Tegenwoordig laten talloze bedrijven deze installaties ombouwen om een veiligere werkomgeving te garanderen.
Naast het waarborgen van menselijke veiligheid zijn er ook andere argumenten die de voordelen van Double Block and Bleed of Double Isolation and Bleed benadrukken:
- Beter te plannen onderhoud doordat het met de Double Isolation en Bleed niet meer nodig is om een complete installatie ‘leeg’ te draaien voor revisies en/of schoonmaak.
- Kosten inzichtelijker doordat het voordeliger is om bijvoorbeeld 1 pompinstallatie te plaatsen waarin meerdere blockafsluiters zijn opgenomen, in plaats van 3 of meer op zichzelf staande installaties met eigen afsluiters.
- Sterke risicobeperking van milieuverontreiniging, omdat kleinere delen van een installatie buiten gebruik kunnen worden gesteld in geval van lekkages. Dit levert tijdwinst en minder productie- en energieverlies.
Welke type Double Block/ Isolation and Bleed zijn er?
Er zijn talloze typen Double Block and Bleed en Double Isolation and Bleed systemen beschikbaar, afhankelijk van de fysieke situatie en de behoefte:
Een enkele uitvoering Double Block/Isolation and Bleed systeem
- Kogelkraan met 1 of 2 veerbelaste zittingen en bleed afsluiter.
- Lift-plugafsluiter met bleed afsluiter.
De voordelen van een enkele uitvoering:
- Eenvoudige bediening; twee afsluitelementen worden gelijktijdig gesloten.
- Compacte bouwvorm, ideaal op plaatsen in de installatie waar weinig ruimte is.
- De kleppen hebben een volledige doorlaat met een ononderbroken stroomopening en een verwaarloosbare drukval in de unit.
- Snel te vergrendelen.
- Eenvoudig vast te stellen of het systeem veilig is geïsoleerd.
- Kostenefficiënt.
De nadelen van een enkele uitvoering:
- Kleine bleed aansluiting.
- Afsluitelementen niet onafhankelijk te bedienen.
- Systeem kan niet via de bleed afsluiter drukvrij worden gemaakt, afgetapt of geflushed.
Dubbele uitvoering Double Block/Isolation and Bleed systeem
- Twee kogelkranen en een bleed afsluiter in één huis.
- Twee vlinderkleppen en een bleed afsluiter in één huis.
- Samenstel van drie afsluiters.
De voordelen van een dubbele uitvoering:
- Grote(re) doorlaat van de bleed afsluiter mogelijk.
- De afsluitelementen zijn onafhankelijk te bedienen.
- Het systeem kan via de bleed afsluiter drukvrij worden gemaakt, afgetapt of geflushed.
- Er zijn minder lekpunten omdat het om één constructie gaat.
Nadelen van een dubbele uitvoering:
- Meer handelingen bij de bediening.
- Het systeem kan meer ruimte innemen.
Hoe worden Double Block and Bleed en Double Isolation and Bleed afsluiters geplaatst?
Hoe een Double Block systeem in een installatie wordt geplaatst, hangt helemaal af van de lokale omstandigheden en de aard van het proces. Dit is altijd een kwestie van maatwerk. De specialisten van KLINGER beperken zich niet tot een directe oplossing van een acuut probleem, maar kijken naar alle aspecten in het productieproces - en vooral naar de mensen achter de systemen en installaties.
Bij het ontwerp van een Double Block and Bleed of Double Isolation and Bleed moet bijvoorbeeld rekening gehouden worden met de gewenste functie. Denk hierbij aan:
- Dubbele afsluiting
- Dubbele afsluiting met bewaking van beide afsluitelementen
- Dubbele afsluiting met drukafbouw via de bleed afsluiter
- Flushing mogelijkheden
- Blokken of scheiden van media (DBB)
- Overige mogelijke speciale eisen (ATEX, SIL, etc.).
Voorbeelden van producten met een DBB of DIB uitvoering:

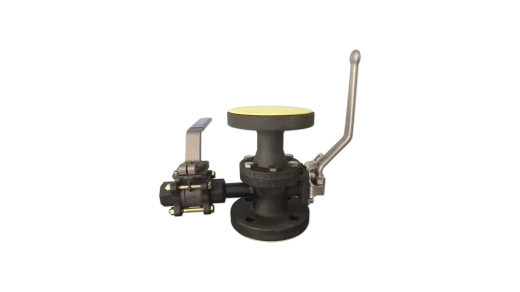

De KLINGER INTEC (en Pekos) DBB en DIB kogelkraan
- Uitvoering met een enkele en dubbele kogel
- Standaard bouwlengte
- Leverbaar in DIN en ANSI uitvoering

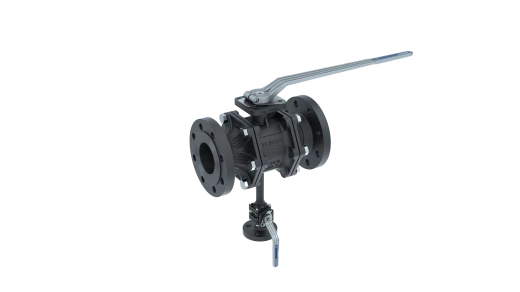

De KLINGER Ballostar kogelkraan DBB
- 2 verende afsluitelementen en gelagerde kogel
- Afsluitelementen functioneren als onafhankelijke afdichtingen
- Bij gesloten kogel kan de ruimte om de kogel met de afblaaskraan drukvrij worden gemaakt.
- Deze kraan heeft dus een volledige double block & bleed afdichting

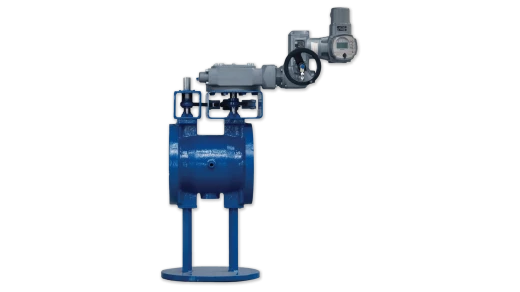

ZWICK vlinderkleppen DBB en DIB
- 2 vlinderkleppen en 1 kogelkraan worden in 1 huis samengebouwd
- Afsluiters kunnen los worden bediend of worden gekoppeld
